Универсальная весоизмерительная система (система УВС) предназначена для измерения веса в статическом режиме при контроле управления и регулирования параметров технологических процессов для встраивания в весоизмерительные устройства.

УВС позволяет измерять вес от 5 кг до 200 тонн.

УВС выпускается по ТУ 4274-024-16695547-2015 и состоит из двух функционально законченных блоков: тензорезисторного датчика и весового прибора, соединенных между собой кабелем. По дополнительной опции возможна поставка узлов встройки датчика.

Калибровка УВС производится на заводе-изготовителе.

Погрешность УВС составляет 0,1% от наибольшего предела измерений.

Гарантийный срок эксплуатации УВС-12 месяцев.

Обозначение при заказе:

Система УВС - Наименование Весового прибора - Наименование тензорезисторного датчика - Наибольший предел измерения УВС, кг

Весовые приборы:

Эталон
Изображение	Характеристики	Значения
	Класс точности	\|\|\|
	Количество отображаемых знаков	6
	Высота цифр дисплея	20 мм
	Дискретность	1 /2/5/10/20/50
	Связь с ПК	RS232
	Связь с выносным табло	«токовая петля»
	Диапазон регулирования	от 1,5 до 3 mV/V
	Питание	АС 220 V / DC 6 V (аккумулятор)
	Количество подключаемых датчиков	4 - 350 Ом / 8 - 700 Ом
	Точность преобразователя	1/30000
	Скорость преобразования	10 times/sec
	Питание датчиков	5 V / 150 mA
	Входной диапазон сигнала	от -10 до 15 mV
	Функциональные особенности	энергосберегающий режим; суммирование; штучный подсчёт; фиксации максимальных значений

Стандарт
Изображение	Характеристики	Значения
	Класс точности	\|\|\|
	Количество отображаемых знаков	7
	Высота цифр дисплея	20 мм
	Дискретность	1 /2/5/10/20/50/100
	Связь с ПК	RS232
	Связь с выносным табло	«токовая петля»
	Диапазон регулирования	от 1,5 до 3 mV/V
	Питание	АС 187 - 242 V
	Количество подключаемых датчиков	8 - 350 Ом / 16 - 700 Ом
	Точность преобразователя	1/30000
	Скорость преобразования	10 times/sec
	Питание датчиков	5 V / 150 mA
	Входной диапазон сигнала	от -16 до 18 mV
	Функциональные особенности	защита против короткого замыкания; хранение в памяти до 1000 записей; суммирование; 3 вида функции тарирования; повышенная помехоустойчивость

4507 ПА
Изображение	Характеристики	Значения

	Количество отображаемых знаков	4
	Количество подключаемых датчиков	от 1 до 8
	Параметры выходов:	токовая петля»; от 0 до 10 В; RS232; Rs485
	Питание	АС 220 V
	Входное сопротивление датчиков	от 50 до 800 Ом
	РКП датчиков	от 0,5 до 20 мВ/В
	Питание датчиков	5 V / 150 mA

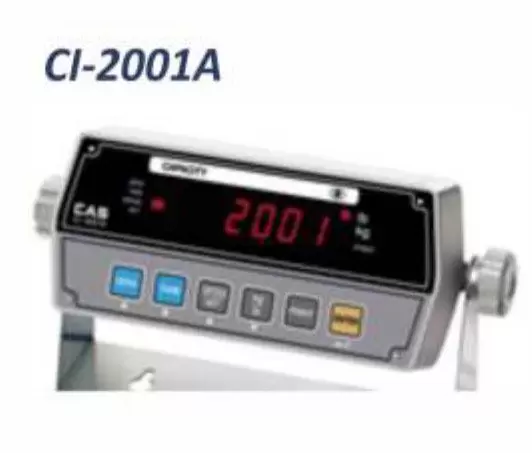

CI-2001A
Изображение	Характеристики	Значения
	Класс точности	\|\|\|
	Количество отображаемых знаков	6
	Высота цифр дисплея	14 мм
	Внутренняя разрешающая способность АЦП	1/200000
	Внешняя разрешающая способность АЦП	1/10000
	Частота обновления показаний дисплея	10 Гц
	Связь с ПК и выносным табло	RS232
	Питание	АС 220 V
	Количество подключаемых датчиков	8 - 350 Ом / 16 - 700 Ом
	Питание датчиков	5 V / 150 mA
	Входной сигнал	20 mV
	Функциональные особенности	экранирование от радиочастотных помех; экранирование от электромагнитных помех; суммирование; панель для настенного закрепления

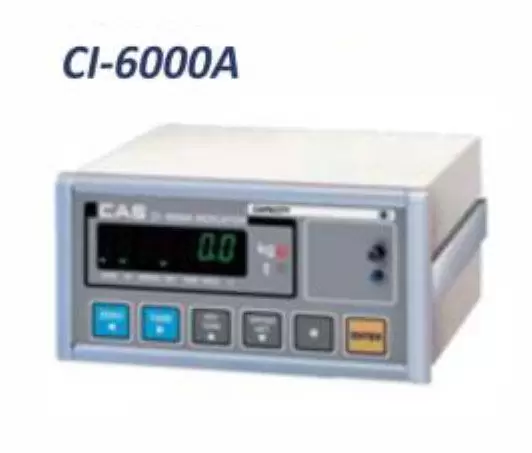

CI-6000A
Изображение	Характеристики	Значения
	Класс точности	\|\|\|
	Количество отображаемых знаков	7
	Высота цифр дисплея	13 мм
	Внутренняя разрешающая способность АЦП	1/200000
	Внешняя разрешающая способность АЦП	1/10000
	Частота обновления показаний дисплея	25 Гц
	Связь с ПК и выносным табло	RS232
	Питание	АС 220 V
	Количество подключаемых датчиков	8 - 350 Ом / 16 - 700 Ом
	Питание датчиков	5 V / 150 mA
	Входной сигнал	20 mV
	Функциональные особенности	экранирование от радиочастотных помех; экранирование от электромагнитных помех; однолинейное трехуровневое дозирование; фильтр компенсации вибраций

Тензорезисторные датчики:

Наименование	Наибольший предел измерения УВС. кг	Номинальный относительный выходной сигнал датчика, мВ/В	Входное/выходное сопротивление датчика. Ом
9035	50; 100; 200; 500; 1000; 2000; 5000; 10000	1,5	380/400
4518	20000; 50000	1,5	380/400; 700/700
4126	10000; 20000; 50000; 100000; 150000; 200000	1,5	380/400
1925	5; 50; 500; 5000	2,0	450/400
1909	10; 15; 20; 25; 32; 40, 50; 63; 100;125; 150; 200; 250; 400; 500; 600; 1000	2,0	760/800
4519	300; 500; 800; 1000	1,5	350/350; 380/400
4514	5000; 10000; 20000	2,0	760/800
4513	10000; 20000; 50000	2,0	760/800
4510	10000; 20000	2,0	760/800
4162	10; 20; 50; 100; 200; 500; 1000	2,0	380/400
4184	1000; 2000; 5000; 10000; 20000	1,5	380/400
4508	100; 200; 500; 1000; 2000; 5000; 10000	1,5	380/400
