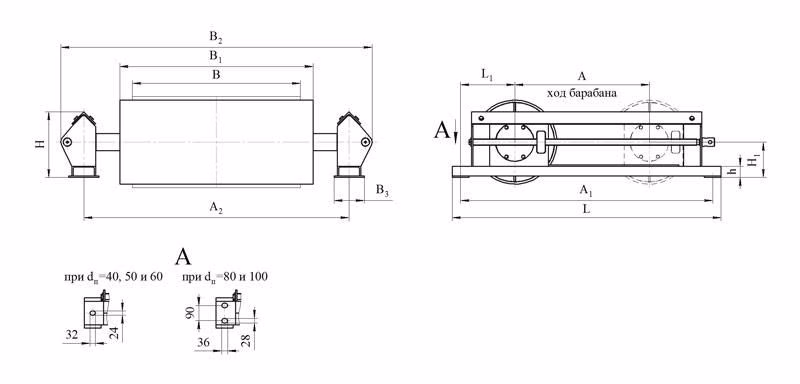

Ширина ленты В, мм	Типоразмер устройства	D, мм	Подшипник		Размеры, мм											Масса, кг
Ширина ленты В, мм	Типоразмер устройства	D, мм	Условн. обознач.	dп, мм	А	A1	A2	B1	B2	B3	H	H1	h	L	L1	Вращ. частей	Общая
500	5025-40-32	250	3608	40	320	770	850	600	1085	94	225	130	46	840	200	70,2	232,7
	5031,5-50-32	315	3610	50	320	770								840		91	188,5
	5031,5-50-50	315	3610	50	500	950								1020		91	201,5
	5040-60-50	400	3612	60	500	1070			1095	116	270	150	52	1150	260	111,8	266,5
	5040-60-80	400	3612	60	800	1370			1095	116	270	150	52	1450	260	111,8	279,5
650	6525-40-32	250	3608	40	320	770	1000	750	1245	94	225	130	46	840	200	74,1	169
	6531,5-50-32	315	3610	50	320	770								840		97,5	195
	6531,5-50-50	315	3610	50	500	950								1020		97,5	208
	6540-60-50	400	3612	60	500	1070			1255	116	270	150	52	1150	260	123,5	279,5
	6540-60-80	400	3612	60	800	1370			1255	116	270	150	52	1450	260	123,5	292,5
	6550-80-50	500	3616	80	500	1200			1275	180	391	210	74	1300	325	193,7	481
	6550-80-80	500	3616	80	800	1500			1275	180	391	210	74	1600	325	193,7	507
800	8031,5-50-50	315	3610	50	500	950	1350	950	1590	94	225	130	46	1020	200	149,5	227,5
	8040-60-50	400	3612	60	500	1070			1605	116	270	150	52	1150	260	188,5	351
	8040-60-80	400	3612	60	800	1370			1605	116	270	150	52	1450	260	188,5	377
	8050-80-50	500	3616	80	500	1200			1625	180	391	210	74	1300	325	292,5	494
	8050-80-80	500	3616	80	800	1500			1625		391	210		1600		292,5	507
	8063-100-50	630	3620	100	500	1200			1655		441	235		1300		416	741
	8063-100-80	630	3620	100	800	1500			1655		441	235		1600		416	767
1000	10031,5-50-50	315	3610	50	500	950	1580	1150	1820	94	225	130	46	1020	200	156	247
	10040-60-50	400	3612	60	500	1070			1835	116	270	150	52	1150	260	221	364
	10040-60-80	400	3612	60	800	1370			1835	116	270	150	52	1450	260	221	383,5
	10050-80-50	500	3616	80	500	1200			1855	180	391	210	74	1300	325	338	513,5
	10050-80-80	500	3616	80	800	1500			1855		391	210		1600		338	526,5
	10063-100-50	630	3620	100	500	1200			1855		441	235		1300		481	819
	10063-100-80	630	3620	100	800	1500			1855		441	235		1600		481	838,5
1200	12031,5-50-50	315	3610	50	500	950	1900	1400	2140	94	225	130	46	1020	200	182	279,5
	12040-60-50	400	3612	60	500	1070			2155	116	270	150	52	1150	260	260	377
	12040-60-80				800	1370								1450			396,5
	12050-80-50	500	3616	80	500	1200			2175	180	391	210	74	; 1300	325	403	533
	12050-80-80	500	3616	80	800	1500			2175		391	210		1600		403	552,5
	12063-100-50	630	3620	100	500	1200			2205		441	235		1300		624	897
	12063-100-80	630	3620	100	800	1500			2205		441	235		1600		624	916,5
1400	14031,5-50-50	315	3610	50	500	950	2000	1600	2240	94	225	130	46	1020	200	201,5	299
	14040-60-50	400	3612	60	500	1070			2255	116	270	150	52	1150	260	299	416
	14040-60-80	400	3612	60	800	1370			2255	116	270	150	52	1450	260	299	435,5
	14050-80-50	500	3616	80	500	1200			2275	180	391	210	74	1300	325	442	578,5
	14050-80-80	500	3616	80	800	1500			2275		391	210		1600		442	598
	14063-100-50	630	3620	100	500	1200			2305		441	235		1300		728	1014
	14063-100-80	630	3620	100	800	1500			2305		441	235		1600		728	1033,5
1600	16031,5-50-50	315	3610	50	500	950	2200	1800	2440	46	225	130	46	1020	200	248,3	364
	16040-80-50	400	3616	80	500	1200			2475	74	391	210	74	1300	325	508,3	702
	16040-80-80	400	3616	80	800	1500			2475	74	391	210		1600		508,3	721,5
	16050-100-50	500	3620	100	500	1200			2505	74	441	235		; 1300		611	845



	16050-100-80				800	1500								1600			864,5
	16063-100-50	630	3620	100	500	1200								1300		708,5	962
	16063 100 80	630	3620	100	800	1500								1600		708,5	981,5

Пример условного обозначения устройства натяжного винтового для конвейера шириной ленты В=1000 мм, с барабаном 400 мм, внутренним диаметром подшипника 60, ход натяжки 500 мм:

Устройство натяжное винтовое 10040-60-50;

Устройство натяжное винтовое
